DLT床の防火性能試験

加熱方法

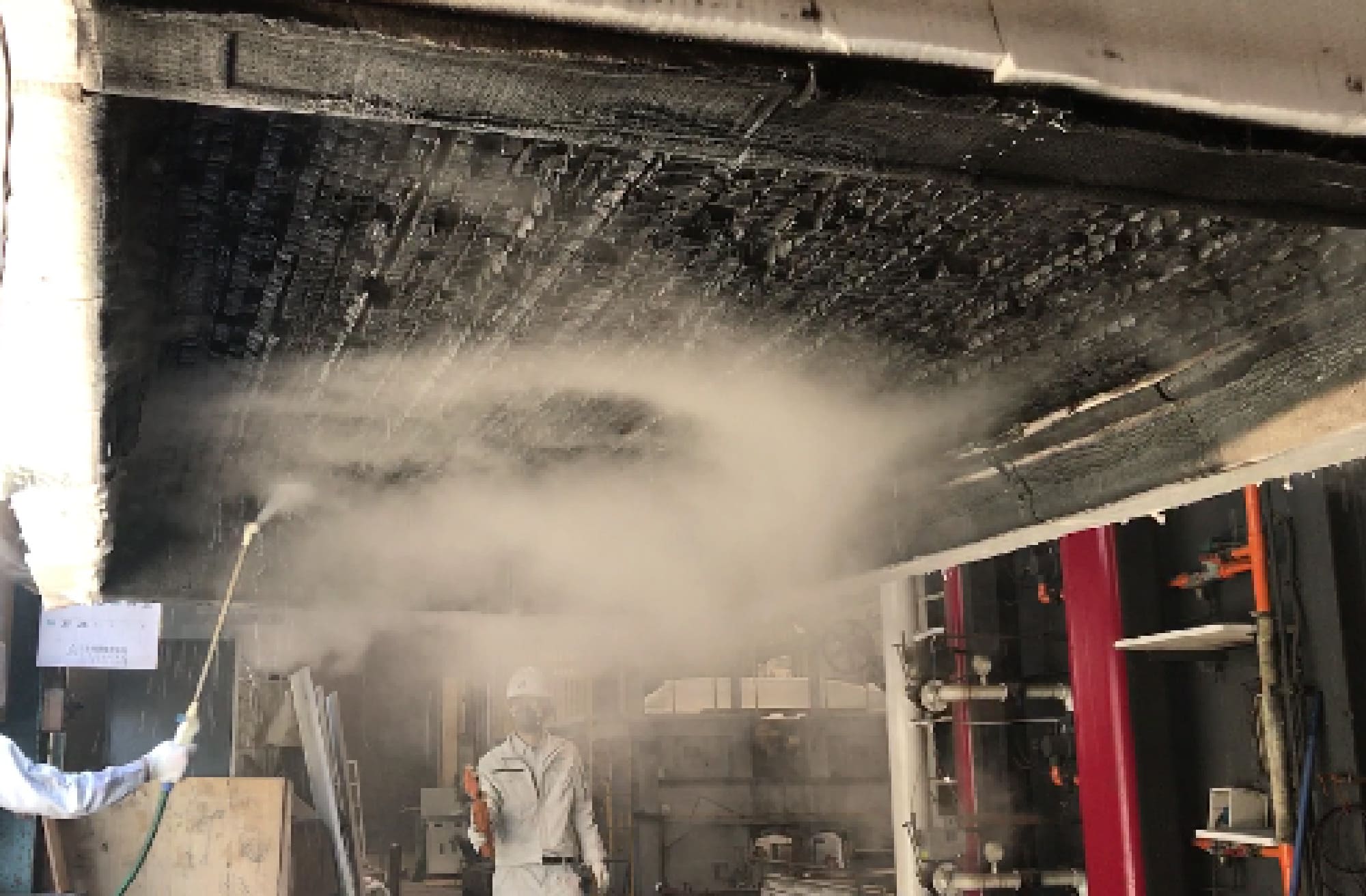

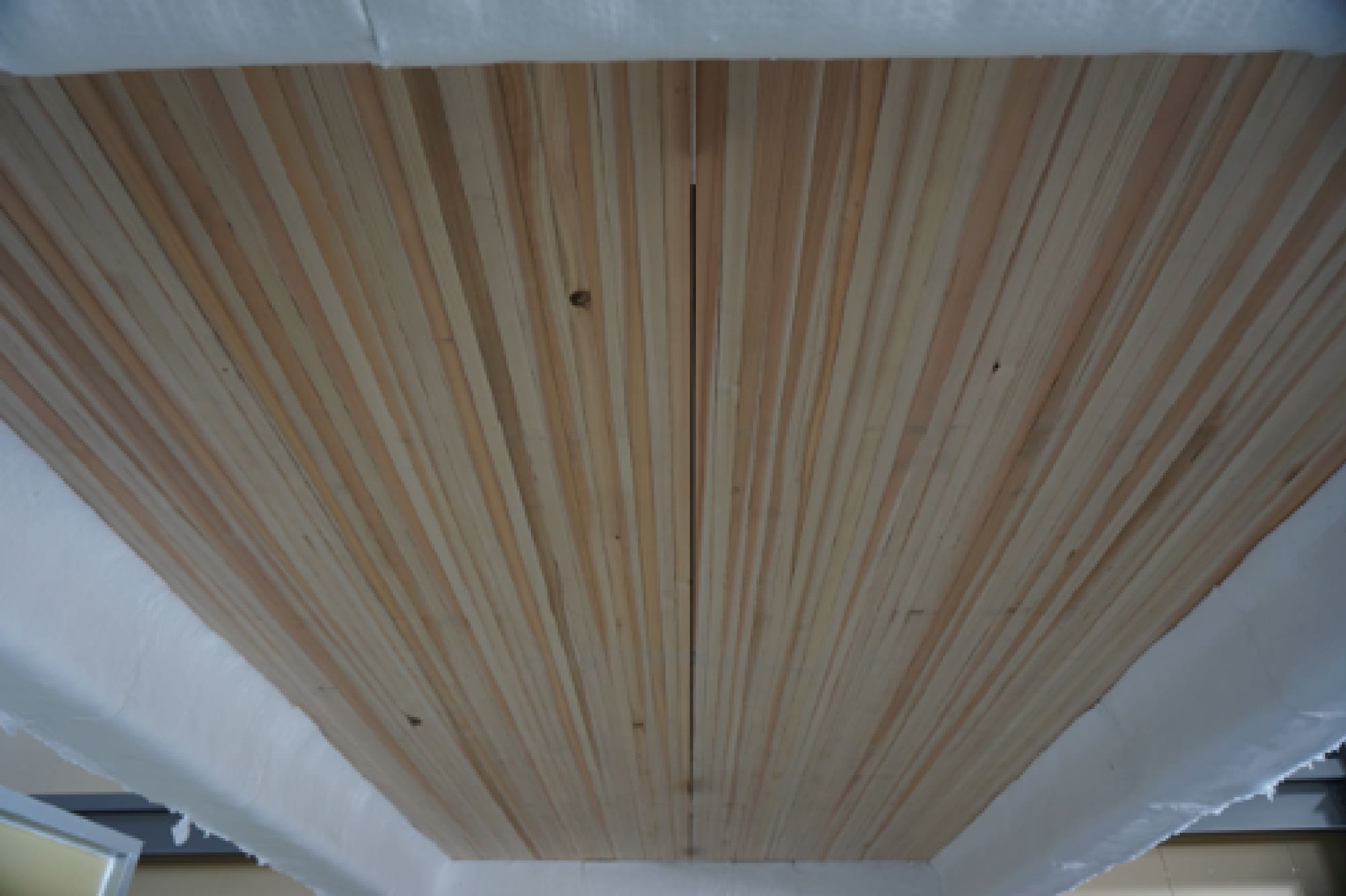

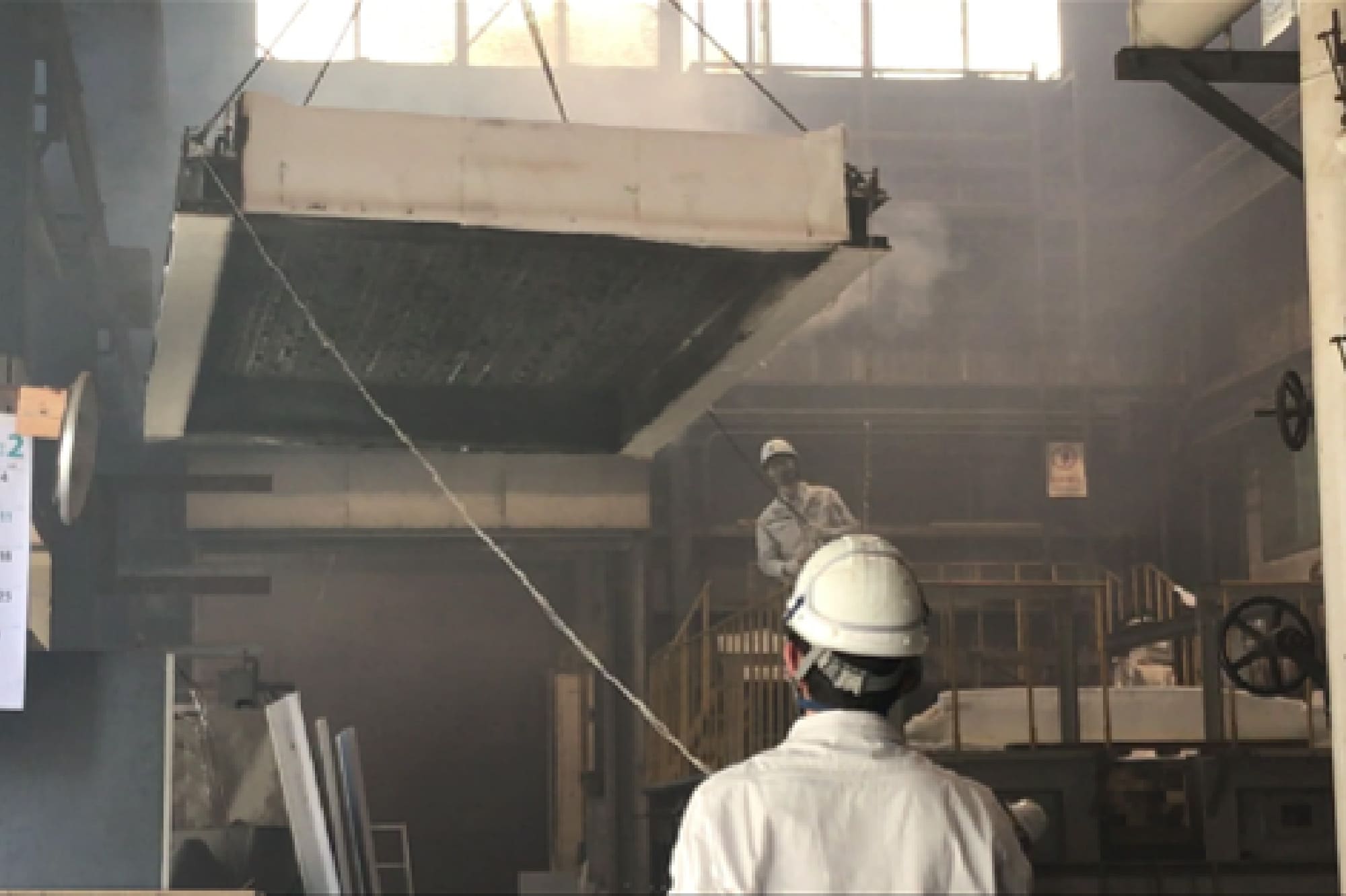

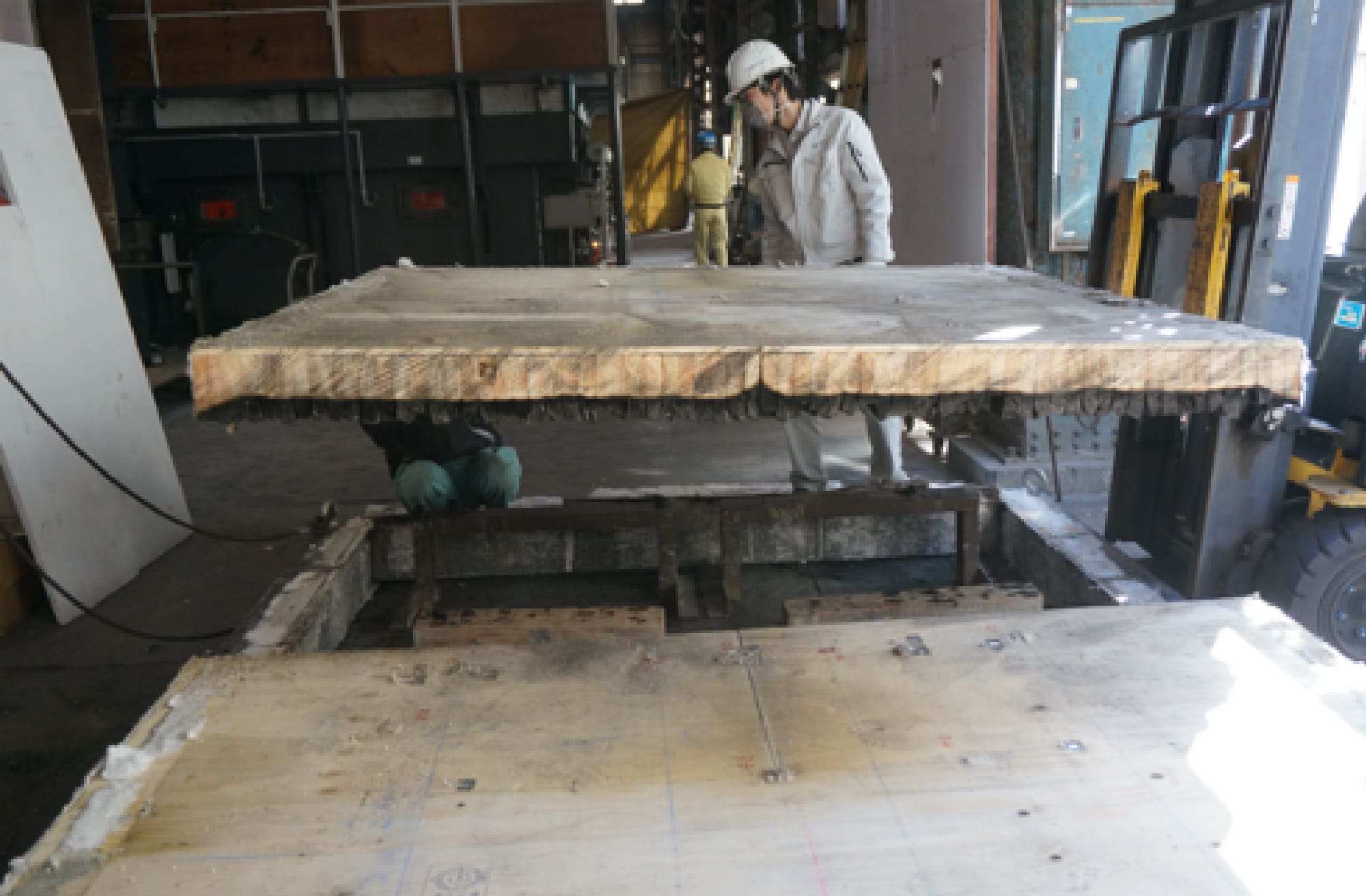

試験は(一財)建材試験センター制定「防耐火性能試験・評価業務方法書」に規定する次式による標準加熱曲線に沿うよう制御しながら、床の下面を加熱面として45分の加熱を行いました。加熱終了後は速やかに脱炉し、注水消火しました。T=345log10（8t+1）+20

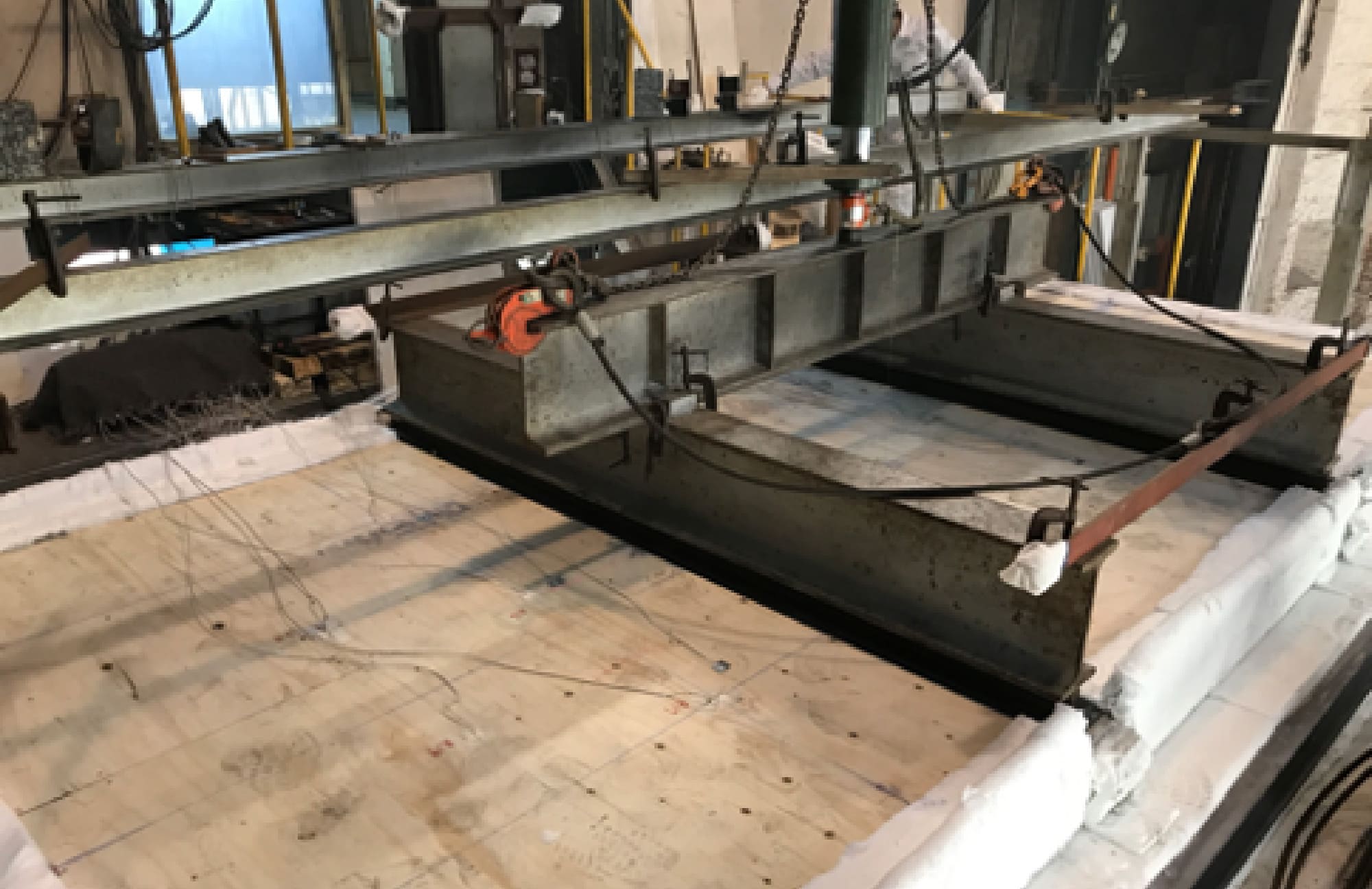

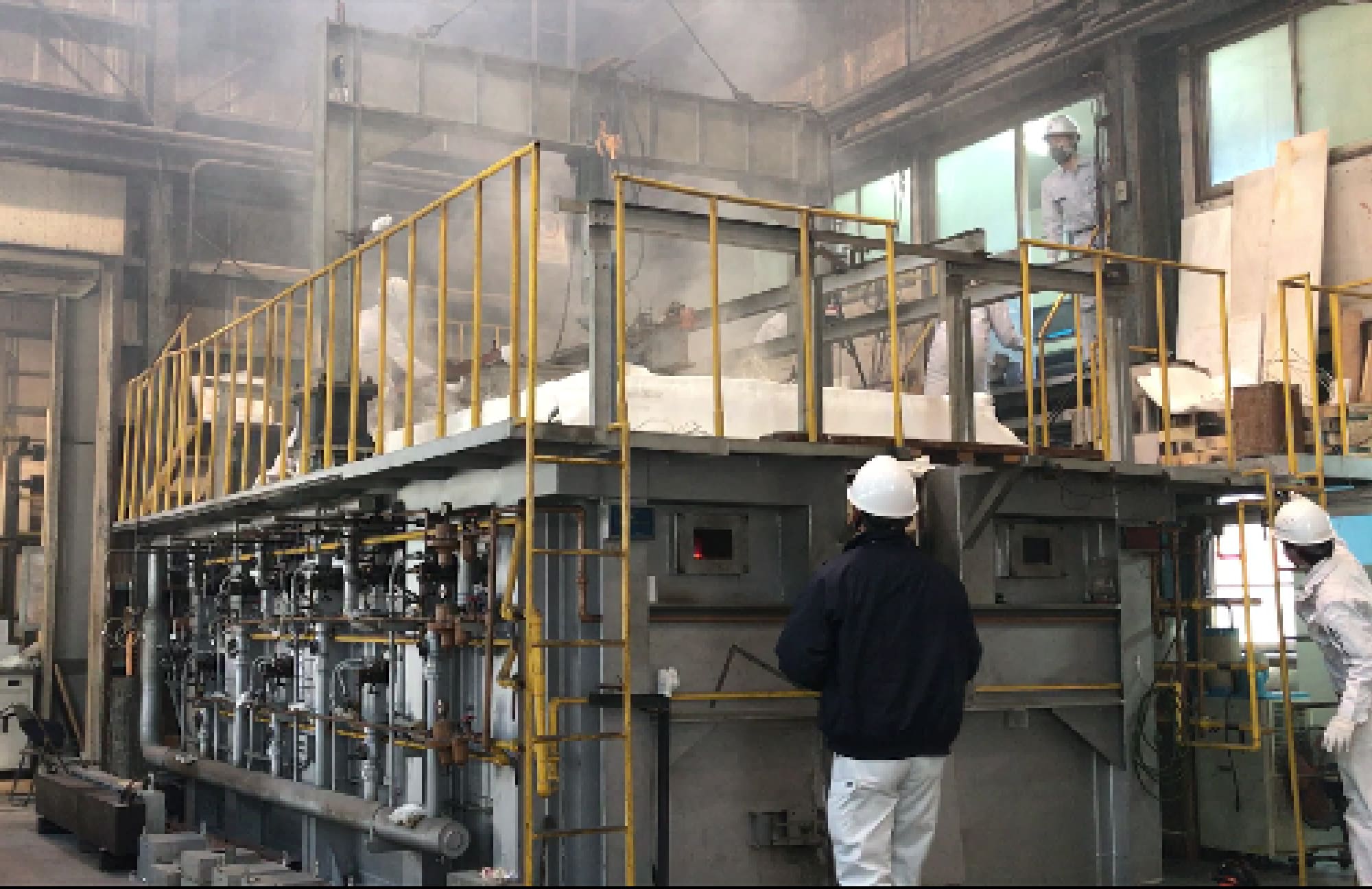

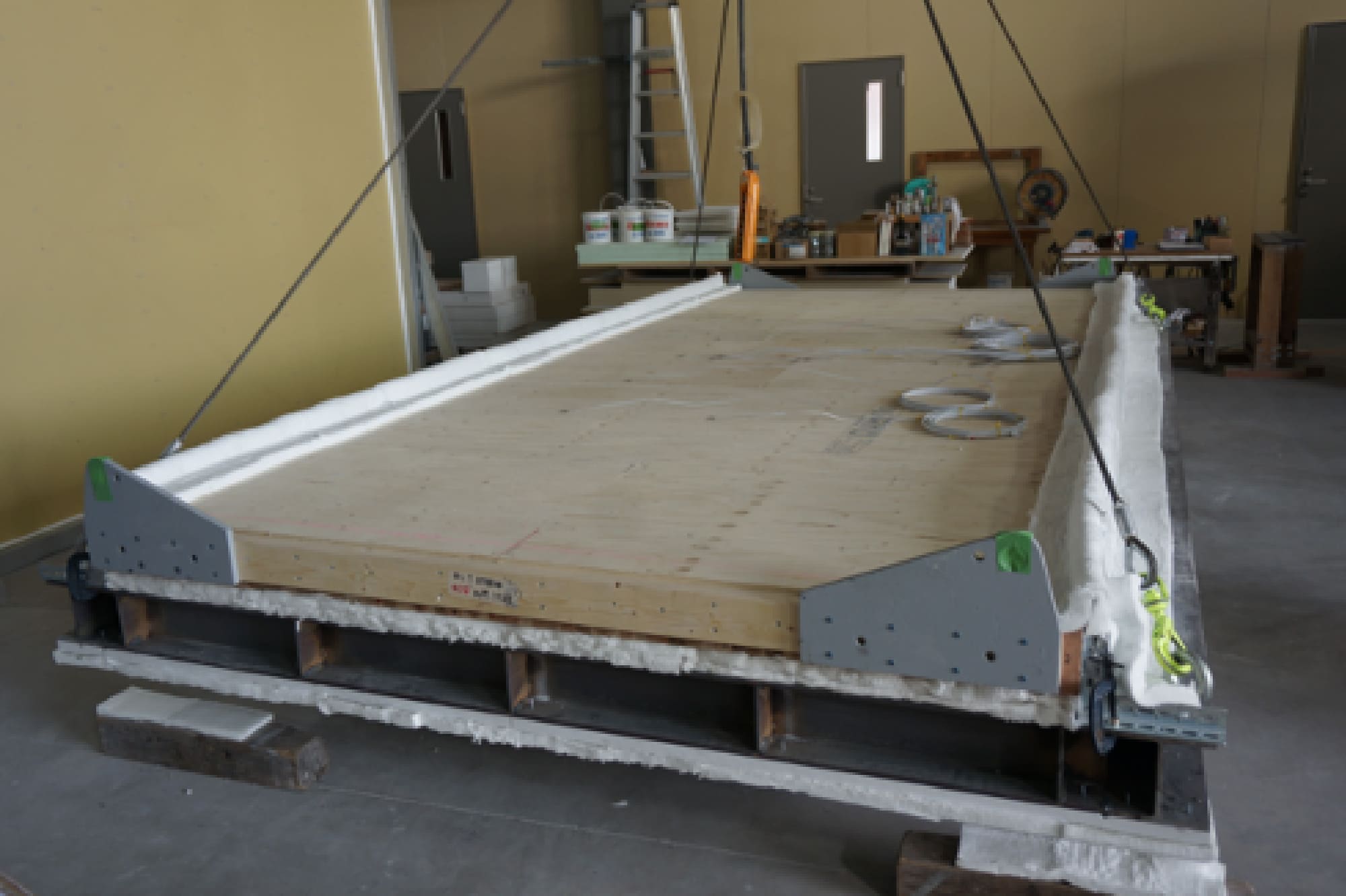

ここで、T：加熱温度（℃）、t：試験の時間経過（分）試験体は(一財)建材試験センター水平炉炉にて、加力治具により断面に長期許容応力度に相当する応力度が生じるように載荷加熱しました。載荷荷重についての検討を表12に示します。

測定項目

• ①加熱温度

  加熱温度はJIS C 1605に規定するクラス2の性能を有する線径3.2㎜のSKシース熱電対を使用し、その熱接点を試験体表⾯から100mm離れた位置に10点設置して測定しました。

• ②内部温度、合板表面温度、裏面温度　測定位置

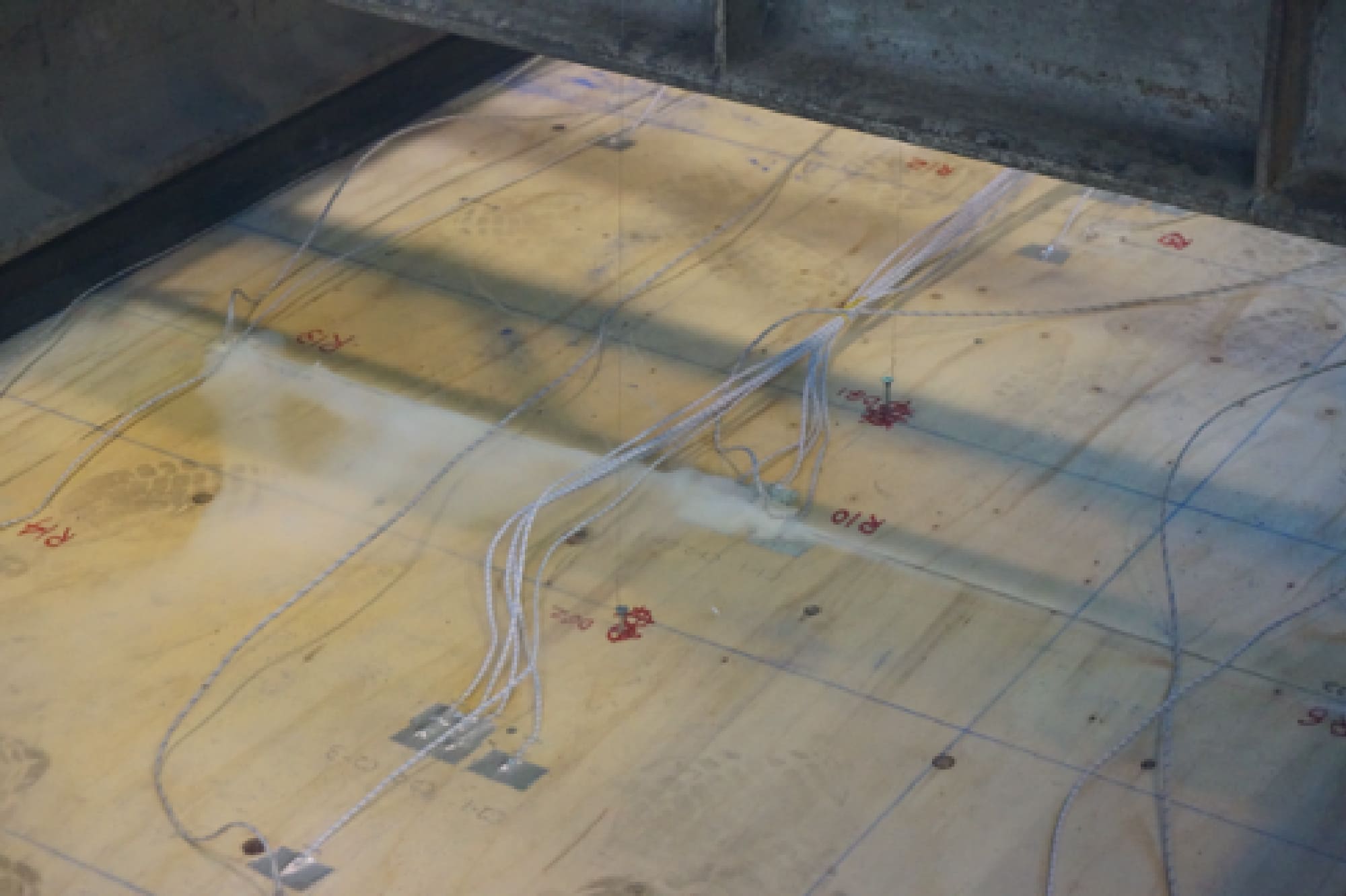

  試験体内部および裏面温度測定位置、たわみ量測定位置を表13および図20、図21示します。

判定基準

試験は下記①～③を評価基準としています。

• ①非損傷性

  最大たわみ量（L2/400d）と最大たわみ速度が制限値以下（L2/9000d）であること。ただし、最大たわみ速度は、たわみ量がL/30を超えるまで適用しない。

• ②遮熱性

  裏面温度上昇が、試験終了時まで、平均で140K以下、最高で180K以下であること。

• ③遮炎性

  ・非加熱側へ10秒を超えて継続する火炎の噴出がないこと。
  ・非加熱面で10秒を超えて継続する発炎がないこと。
  ・火炎が通る亀裂等の損傷を生じないこと。
