DLT床の衝撃音遮断性能試験

試験方法

試験は、JIS A 1418-1（建築物の床衝撃音遮断性能の測定方法－第1部：標準軽量衝撃源による方法）及びJIS A 1418-2（建築物の床衝撃音遮断性能の測定方法－第2部：標準重量衝撃源による方法）に準じて行いました。測定は、1/3オクターブバンドごとに行いました。
測定周波数範囲は50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1000Hz、1250Hz、1600Hz、2000Hz、2500Hz、3150Hz、4000Hz、5000Hzで、1/3オクターブバンドの測定による結果からオクターブバンドごとの値を算出しました。

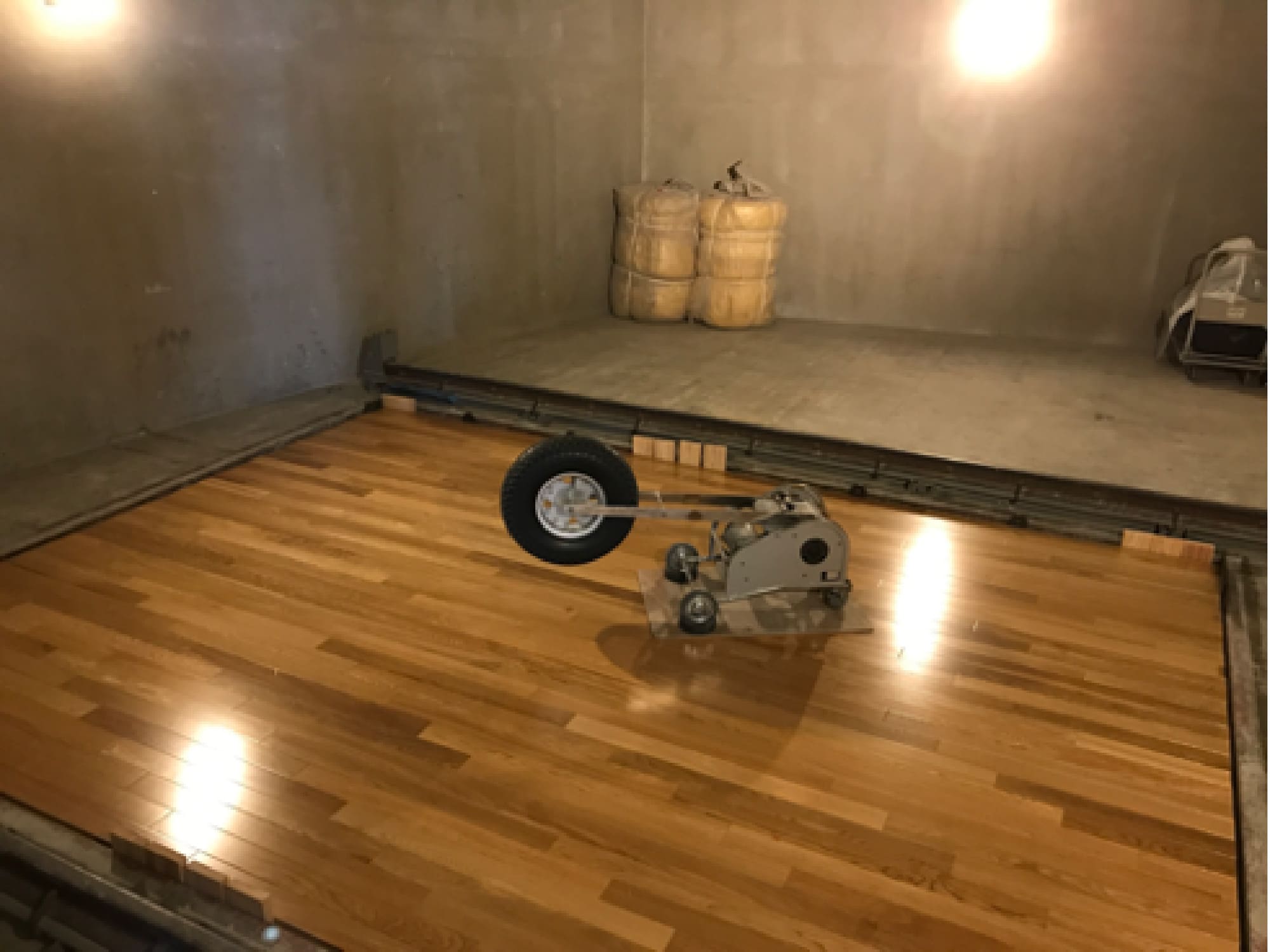

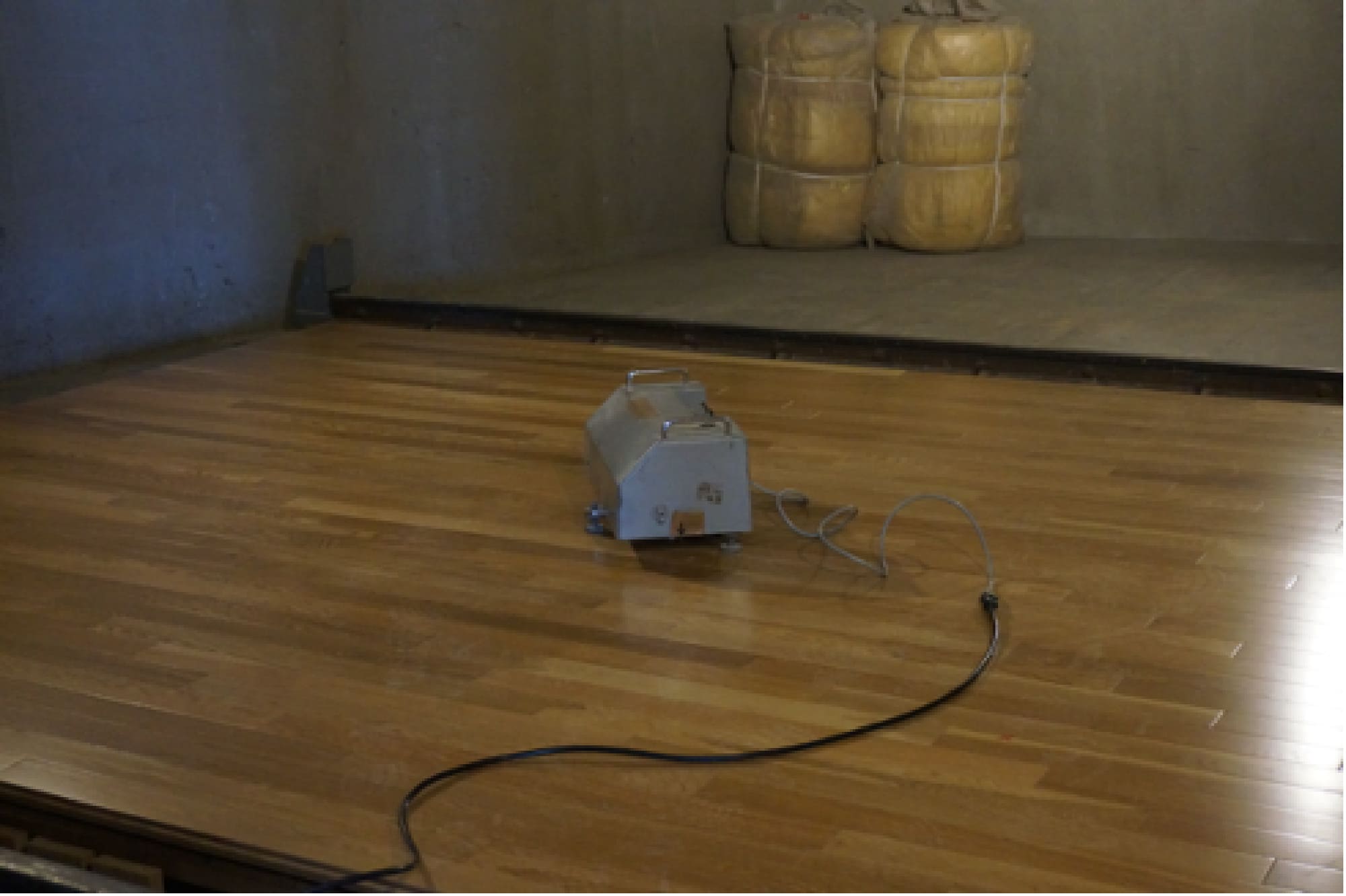

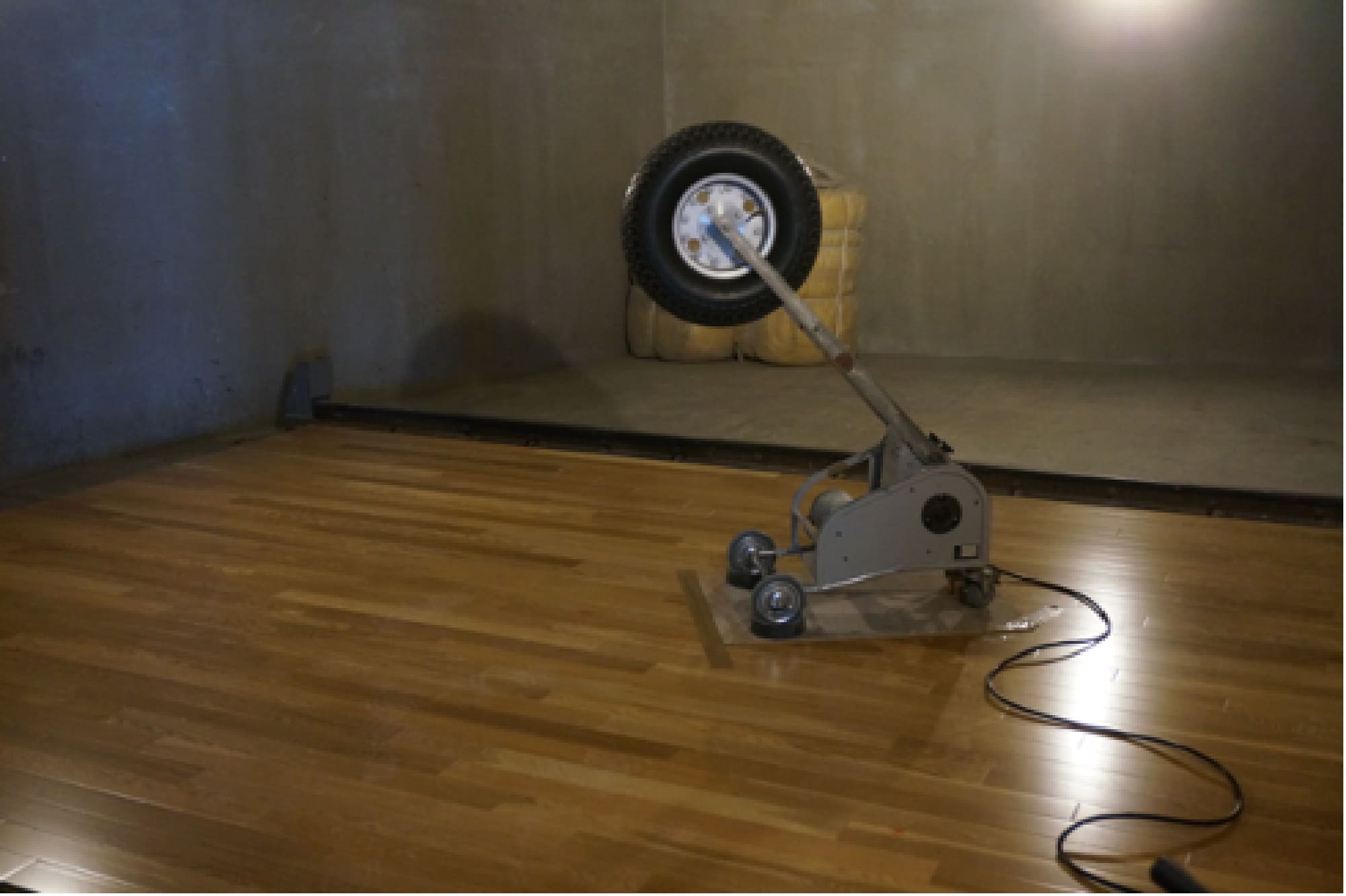

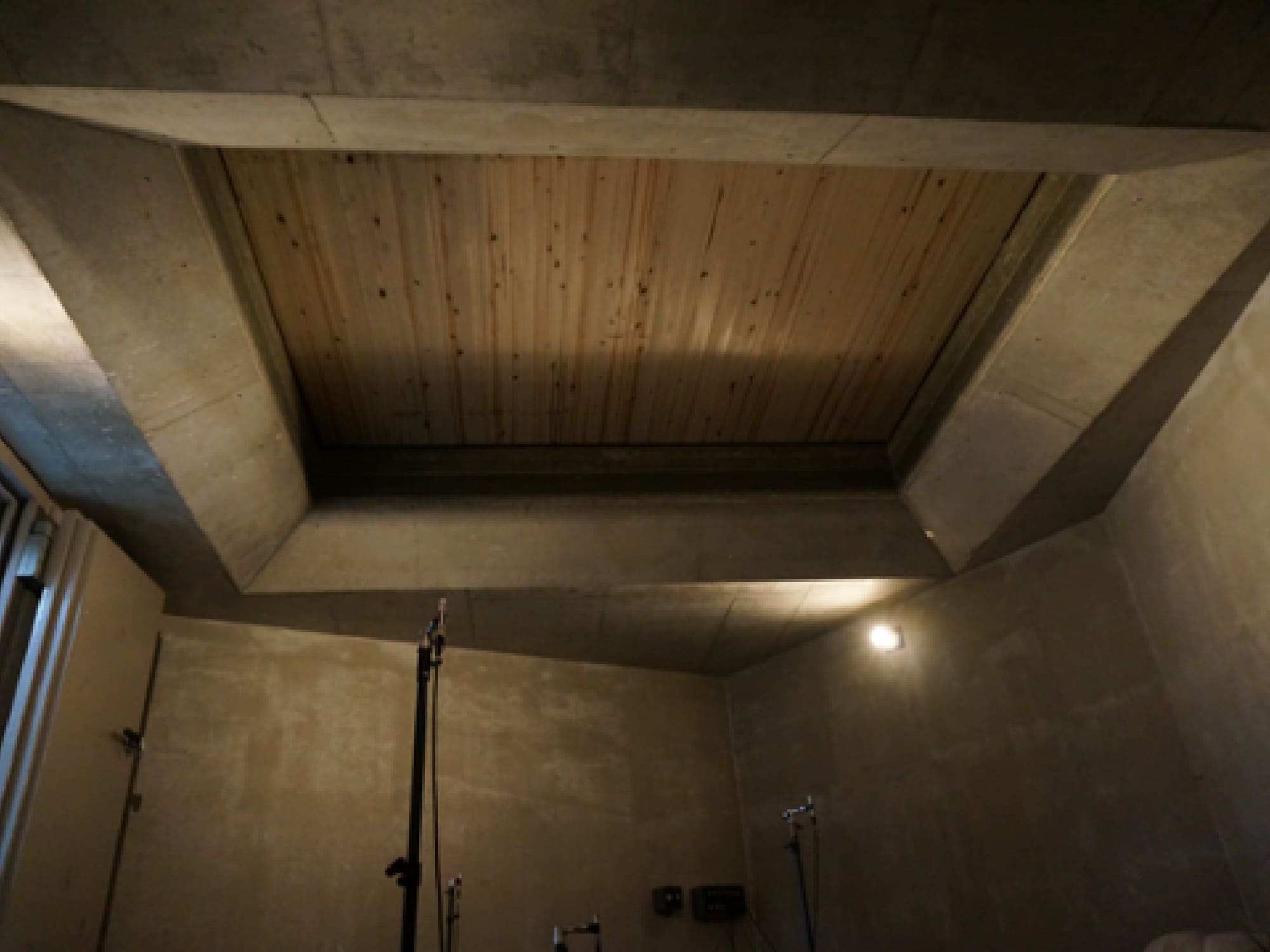

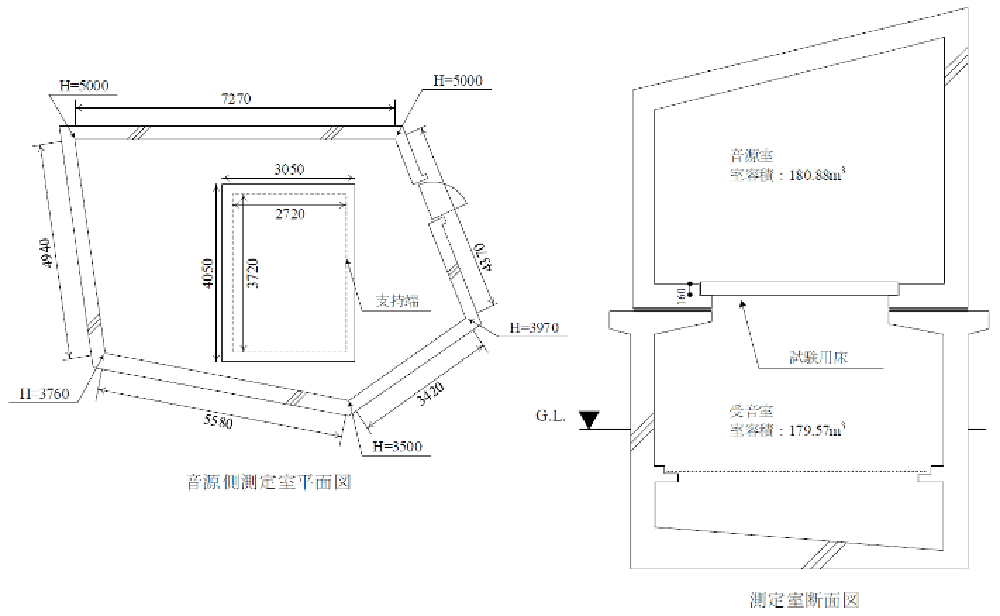

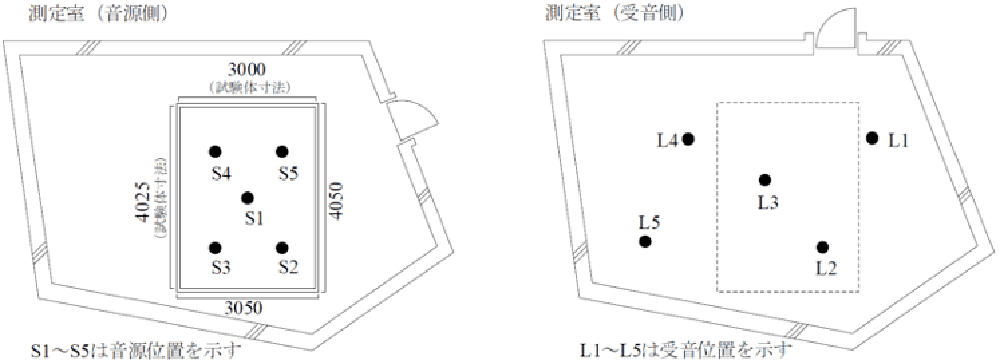

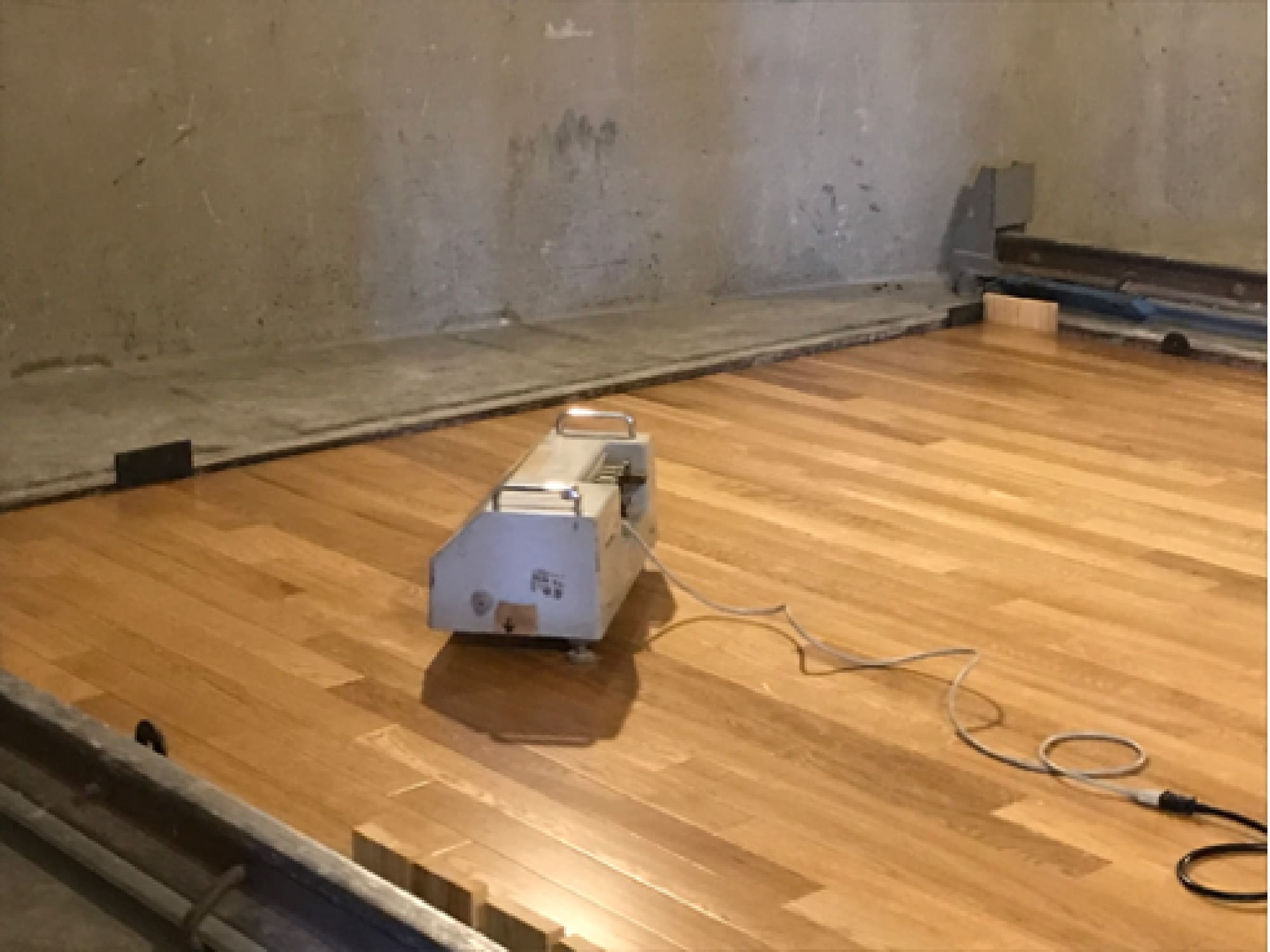

測定室の概略を図15に、床衝撃音発生器の設置位置及び受音点位置を図16に示します。

試験結果より

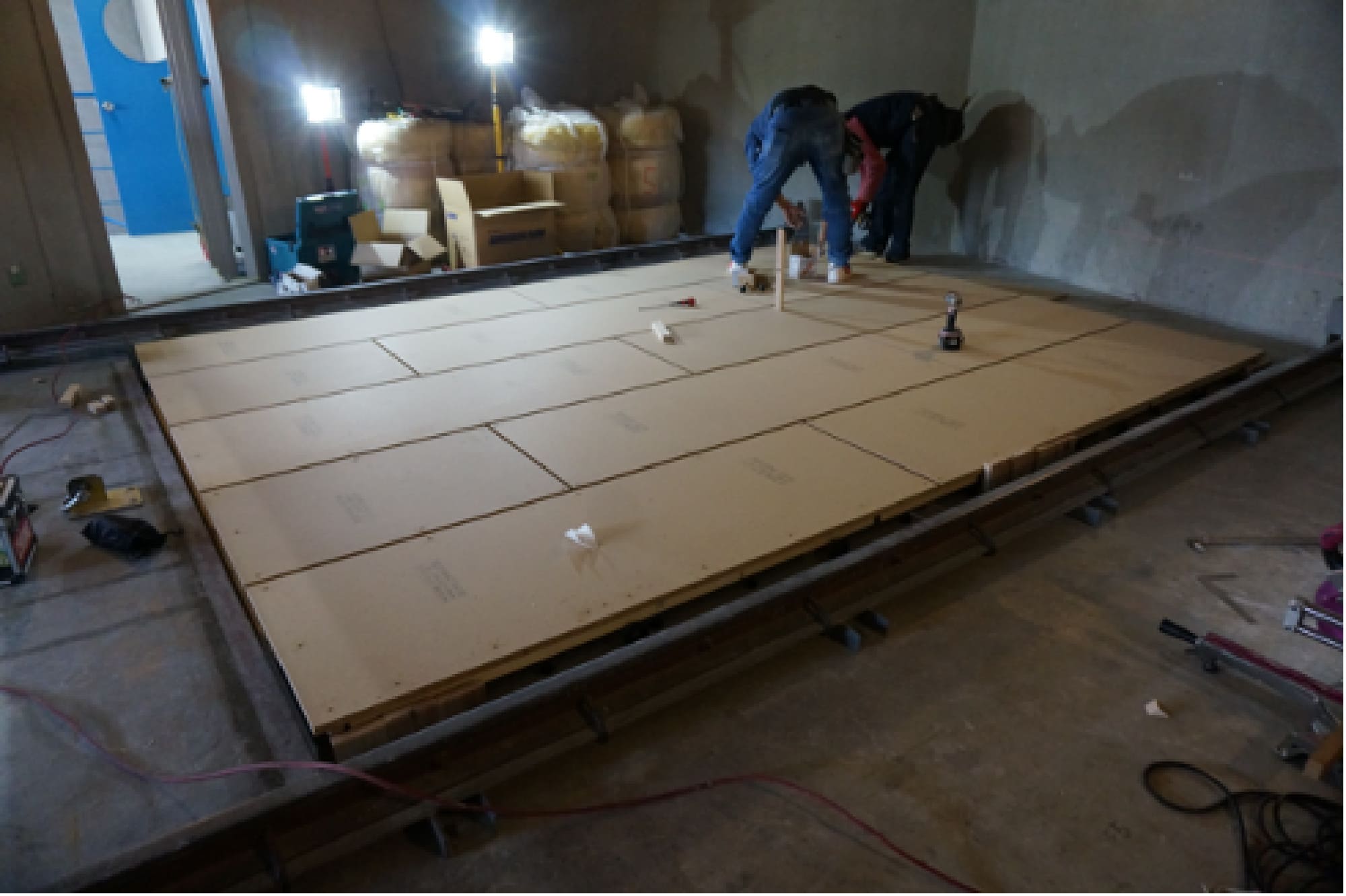

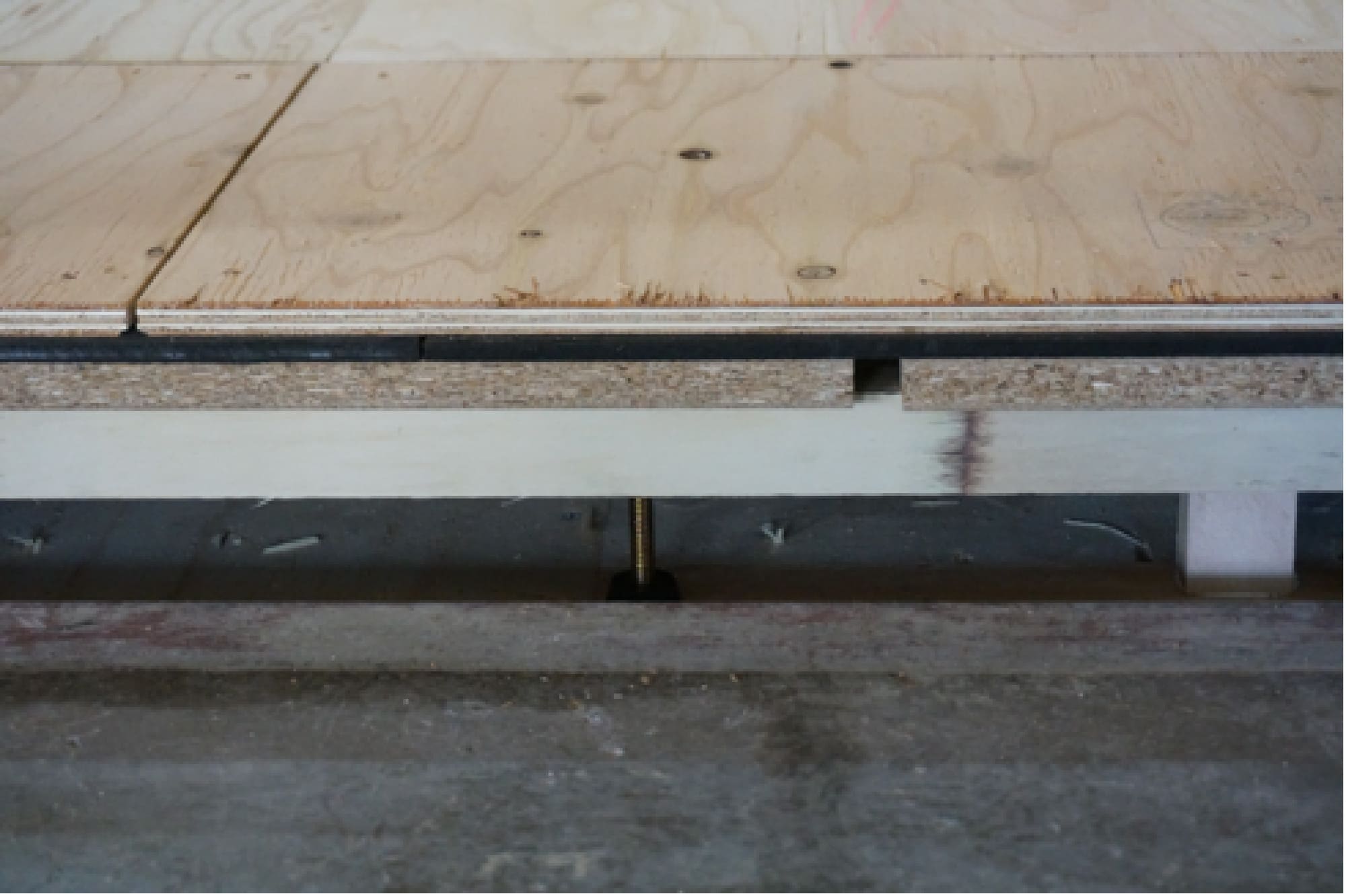

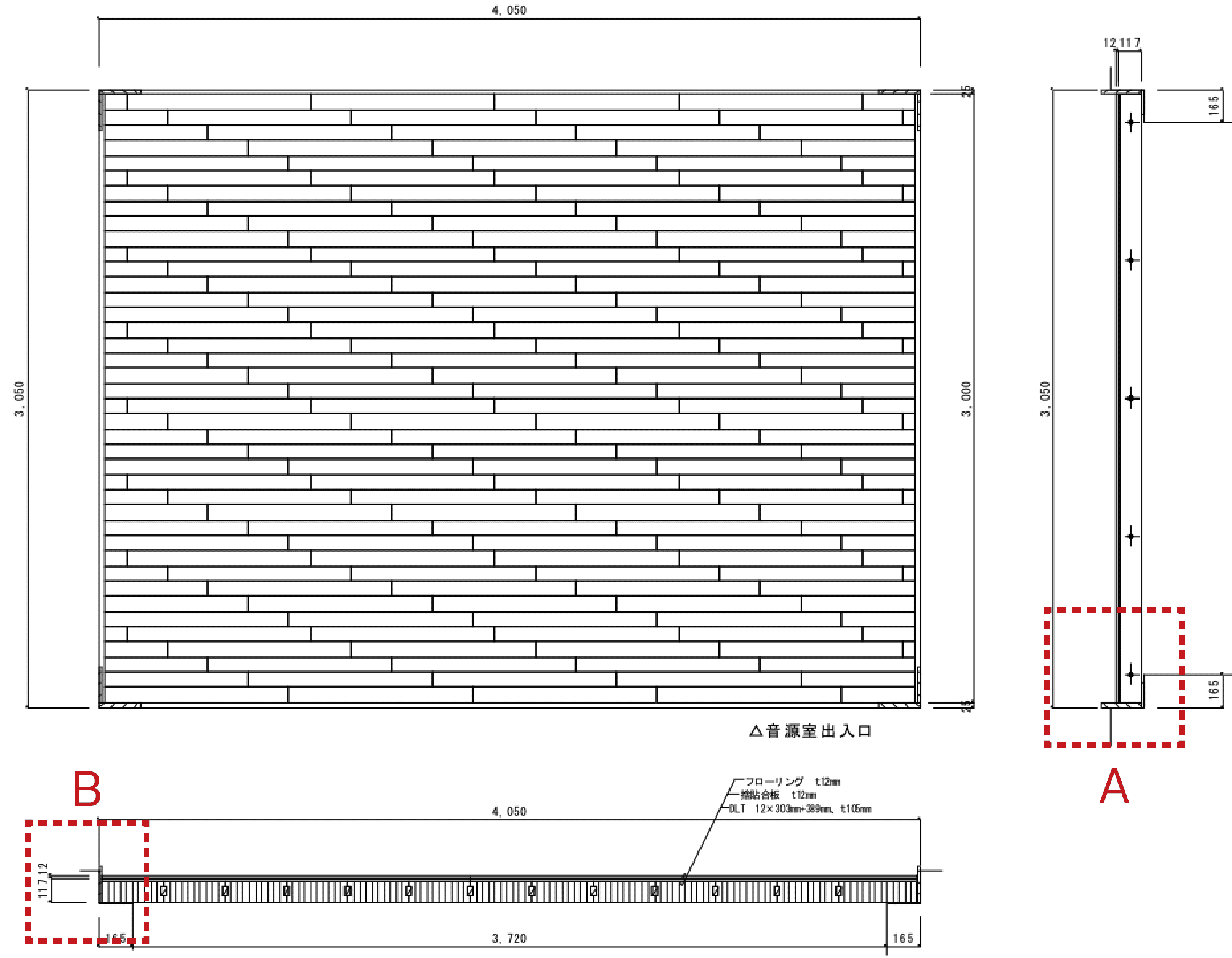

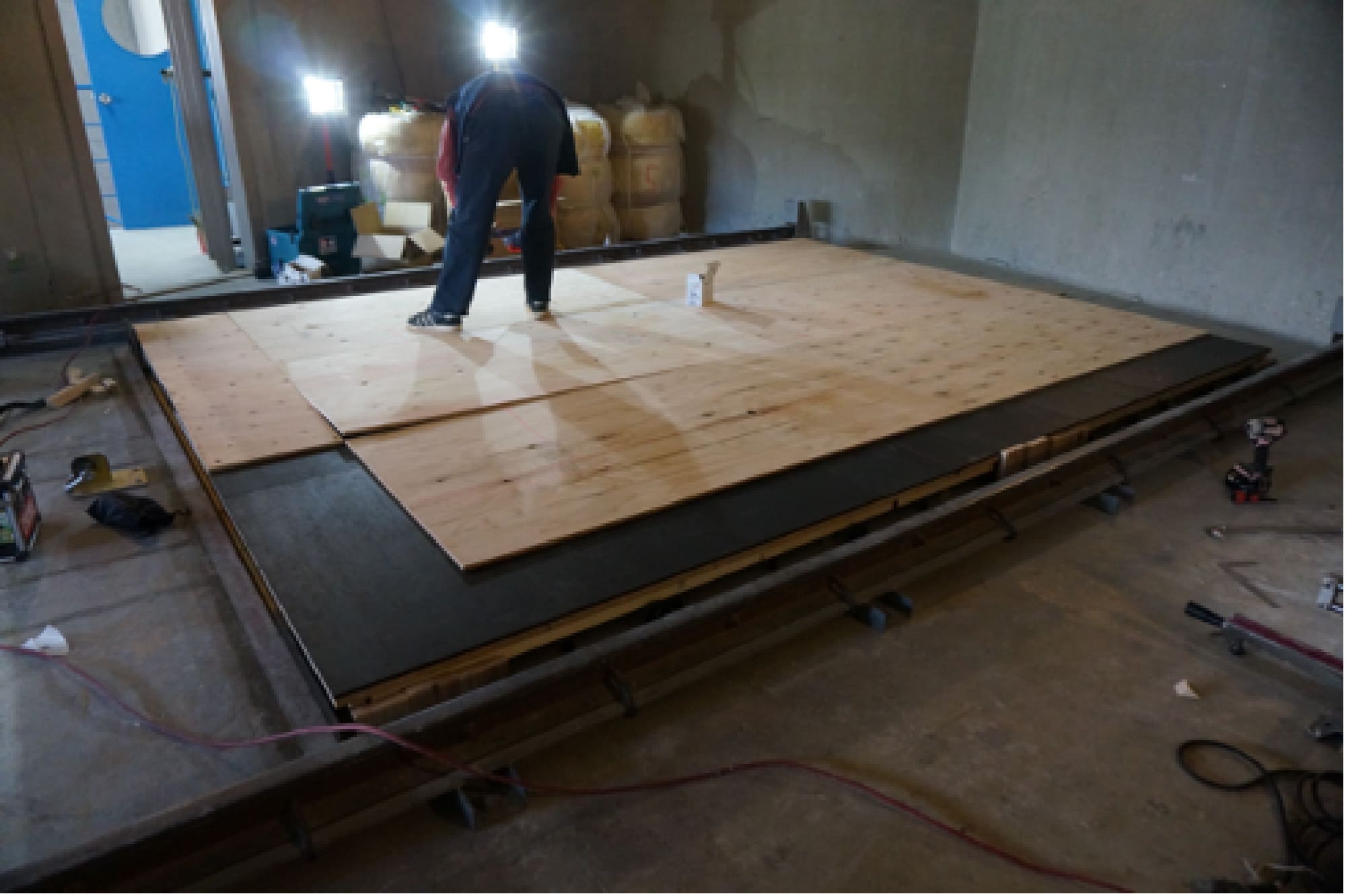

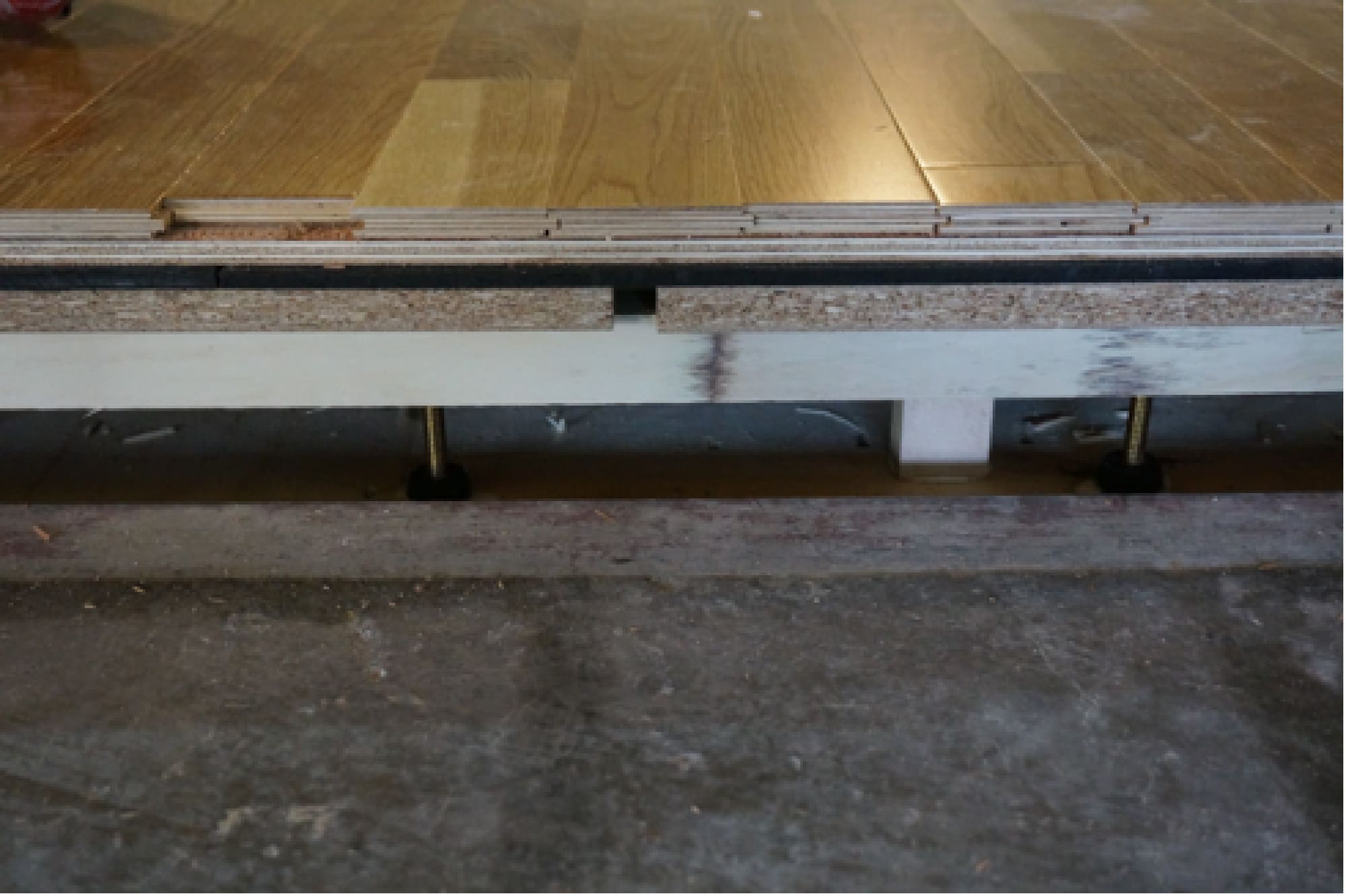

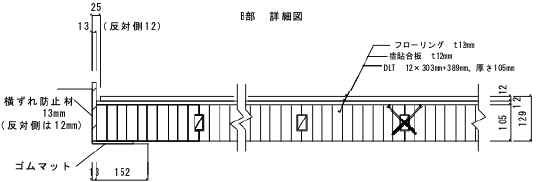

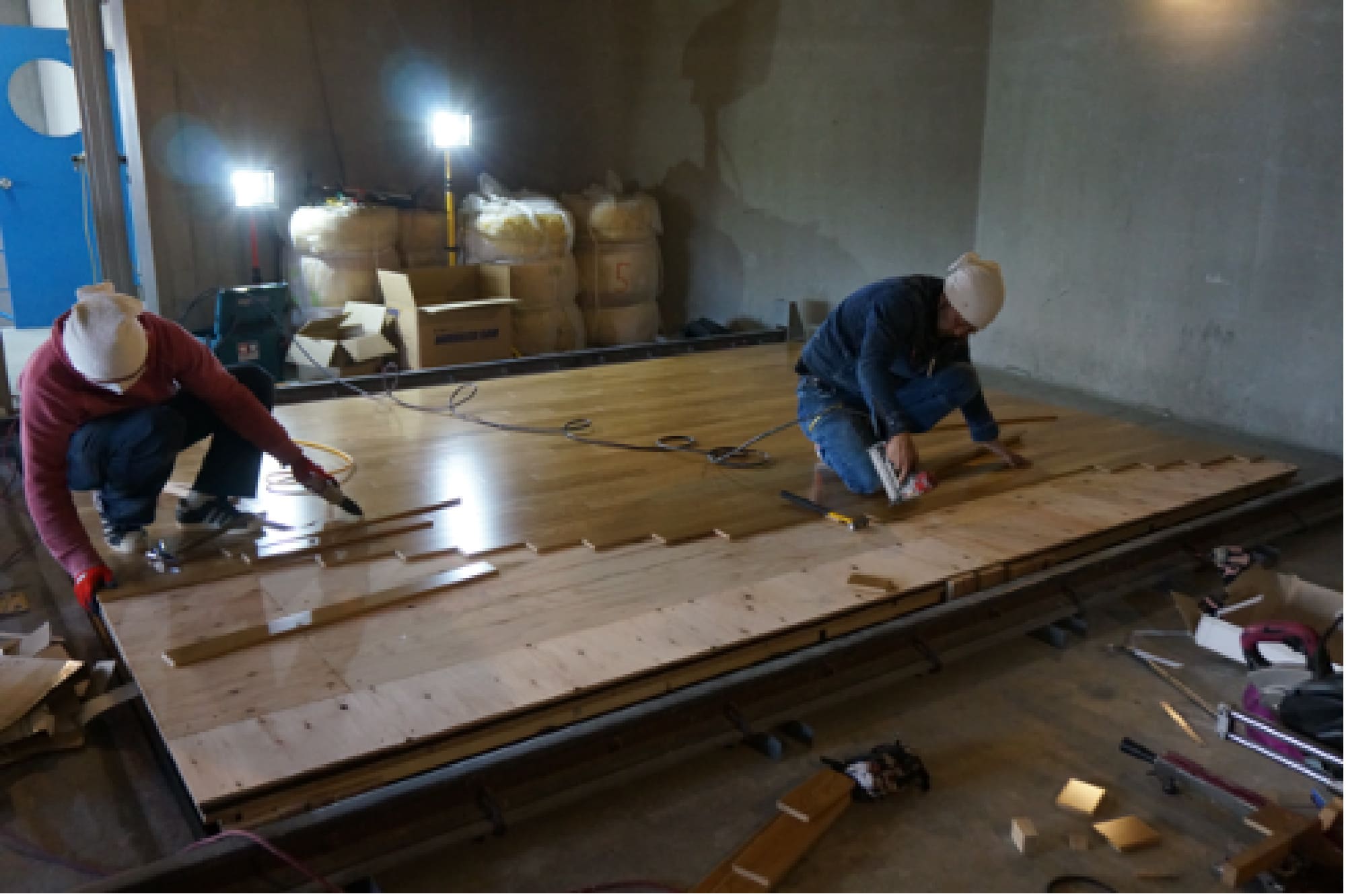

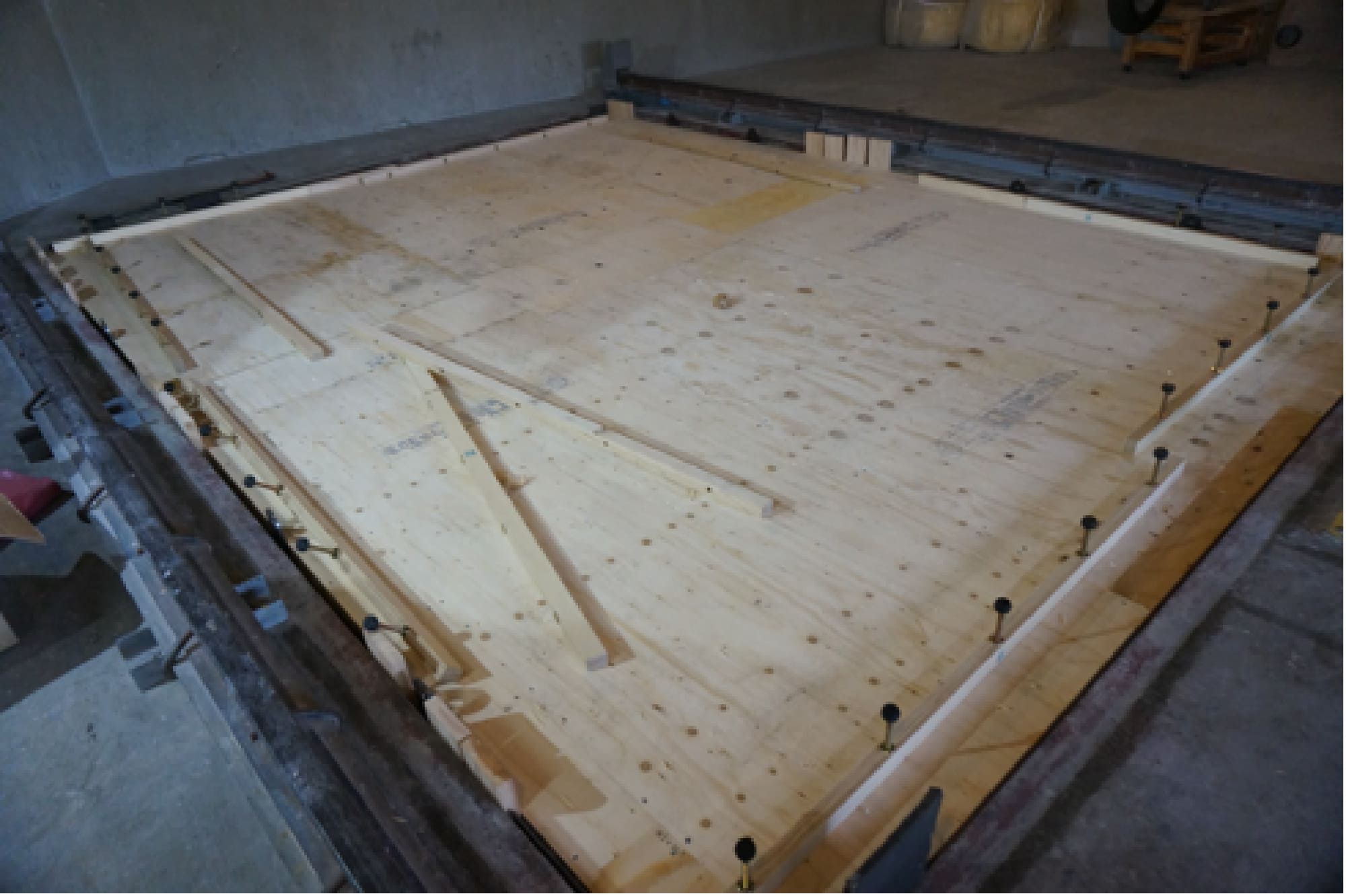

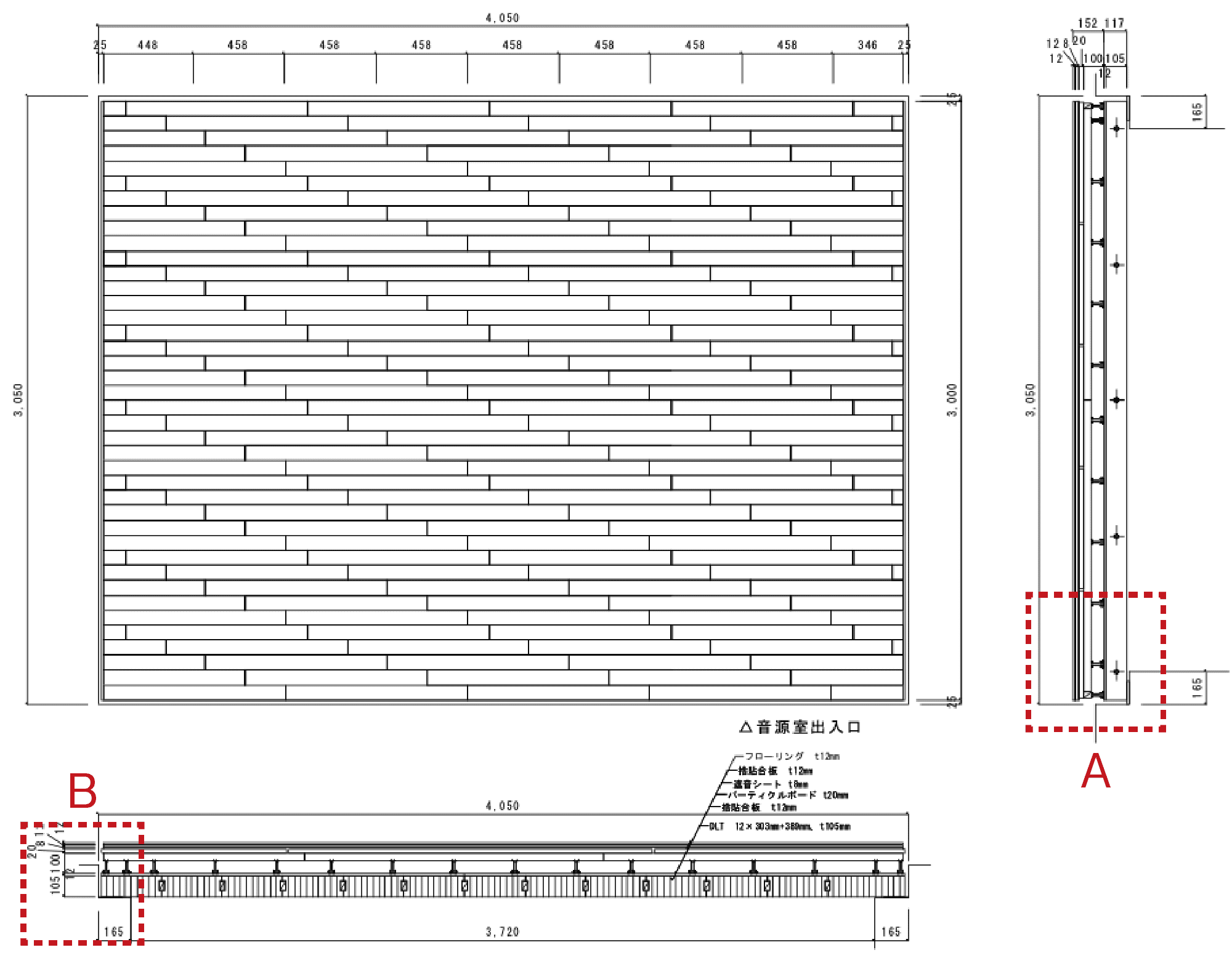

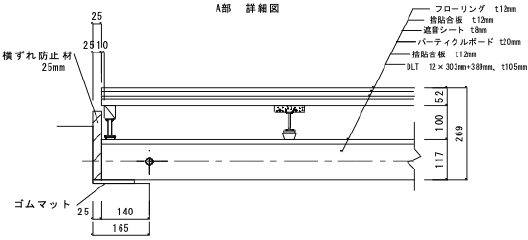

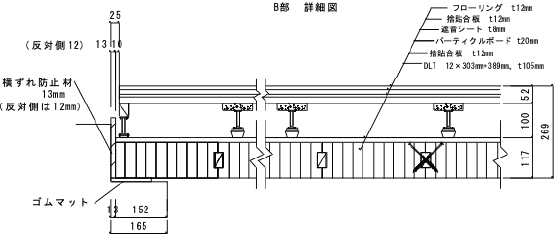

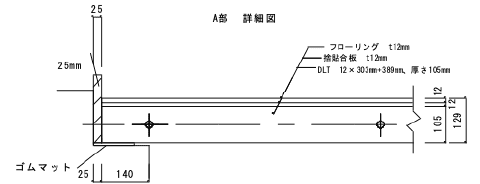

本試験では、DLT＋合板にフローリングを貼った基本仕様の試験体Aに対し、乾式2重床構造とした試験体Bで衝撃音遮断性能の向上を確認しました。測定値より求めた衝撃音レベルの低減量を表10に、床衝撃音遮断性能を図17、図18に示します。
DLT＋合板にフローリング直貼り仕様に対し、2重床仕様とすることで軽量衝撃音はΔLL-2レベルの改善が、重量衝撃音で63Hz〜500Hz帯域の全域で遮音性が改善しΔLH-3レベルの改善が得られました。
